УФ система сушки в сборе и под заказ

УФ сушка, ультрафиолетовая система

Изготовление ультрафиолетовых сушек, УФ-систем отверждения для оснащения любых типов машин и оборудования, где требуется сушка УФ-материала (клея, праймера, уф-краски, лака):

  • УФ-сушка для полиграфии (флексография, оффсетная печать, копировальные рамы и другое оборудование для типографий);
  • УФ система финишной обработки деревянных изделий, ПВХ, плинтусов и других погонажных изделий;
  • Производство микроэлектроники, керамики, стекла, кабелей, фото-обоев и других изделий, где требуется изготовить UV-систему сушки на линию.

Общие сведения

Ультрафиолетовая система сушки Х мм (рабочая ширина) предназначен для сушки уф-отверждаемых компонентов (лаков, красок, клея, праймеров, грунта), не содержащих растворителей. Система работает от сети с напряжением 380 Волт. УФ-сушка поставляется в собранном виде и готов к работе после установки уф-модуля и вентиляции. Кабели соединения в поставке 3 метра, более - под заказ.

Технические параметры

  • Электрические - 380 В/50 Гц
  • Мощность потребляемая в номинальном режиме 100 % ,Вт - от мощности лампы + 8-12%
  • Условия эксплуатации – температура +5…+40
  • Относительная влажность до 85 %

Комплектность

  • УФ-облучатель (модуль) заданной ширины зоны сушки, отражатель сменный полированный - 1 шт
  • УФ-лампа (Швейцария) - 1 шт
  • Дроссель (Германия ) - 2 шт
  • Электрический шкаф управления (Россия) - 1 шт
  • Вентилятор с патрубками (Россия) - 1 шт
  • Руководство по эксплуатации - 1 шт
  • Упаковка - 3 места

Ультрафиолетовый облучатель, модуль

- Корпус изготавливается из алюминия и стали
- Отражатель-радиатор изготовлен из специальной алюминиевой заготовки методом экструзии,с креплениями для сменных отражателей, срок эксплуатации неограничен ,состоит из двух половин (частей)
- Отражатель в форме параболы – имеет стойкость к воздействию озона, вставлен в радиатор, тип охлаждения лампы и рефлектора – принудительное с помощью воздуха
- ручная регулировка фокуса облучения
- датчик автоматической защиты облучателя и лампы от перегрева
- габариты модуля - (согласно заказу)
- 1 патрубок для вытяжки горячего воздуха и озона диаметром 120 мм

Схема модуля

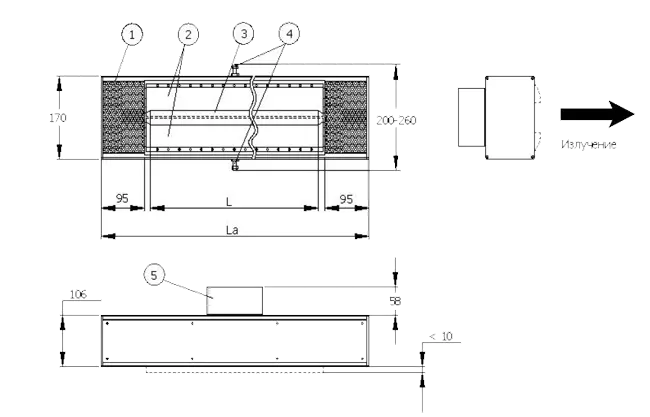

Схема ультрафиолетового светильника
1. Вентиляционная решётка
2. Рефлектор-отражатель сменный, полированный, охлаждение воздушное
3. УФ-лампа
4. Регулировочный винт фокусировки облучения
5. Патрубок вентиляционный
Расстояние L, La, Lb - зависят от длины уф-лампы

Рефлектор с формой парабола и шкаф управления

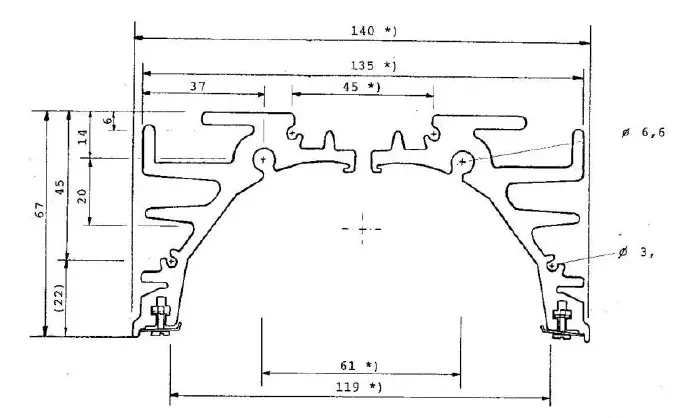

Схема УФ-рефлектора сушки под заказ

Шкаф управления

Электрошкаф управления, три (пример) режима работы – 1 шт
-обеспечение зажигания и стабилизации разряда дуговой ртутной лампы в заданных режимах, при включении в сеть 380 В.
- функция аварийного отключения уф лампы при перегреве уф-облучателя
-функция автоматического контроля рабочей температуры на лампе
- Пускорегулирующая аппаратура и ИЗУ - встроенная в шкаф управления
- Габариты шкафа: 420 х 600 х 700.
-Кабели соединения:
эл. шкаф управления -облучатель – 3 метра
эл. шкаф управления –вентилятор – 5 метров
эл. шкаф управления – розетка питания – 3 метра

Вентилятор

Вентилятор для охлаждения уф лампы и удаления озона.
Мощность 750 Вт
обороты 500-3500 об/мин
! Гибкие воздуховоды не входят в комплект поставки.

Опции

Кварцевый фильтр в съёмной рамке Германия:
кварцевая пластина, без покрытия (стандарт) .Уменьшает воздействие инфракрасного излучения на материал , защищает уф лампу от попадания частиц лака ,краски ,пыли и т.д. Прозрачность в ультрафиолетовом интервале от 250 до 1500 Нм.
Отражатель холодный Германия с дихроичным напылением
– отражает 95 % УФ лучей, не отражает( пропускает через себя) ИК лучи, тем самым уменьшает воздействие ИК лучей на материал.

Наши координаты для заказ ультрафиолетовой системы УФ-сушки по вашим параметрам: +7(499)403-39-09 или info@global-exp.ru
